EM2040 MKⅡ

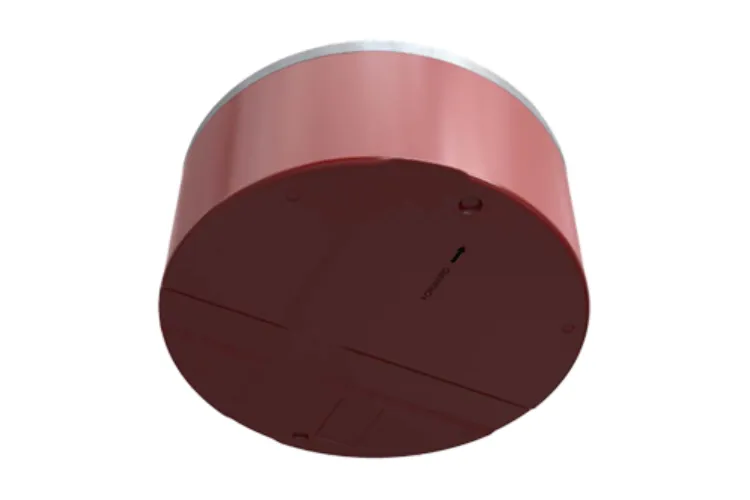

EM2040C MKⅡ

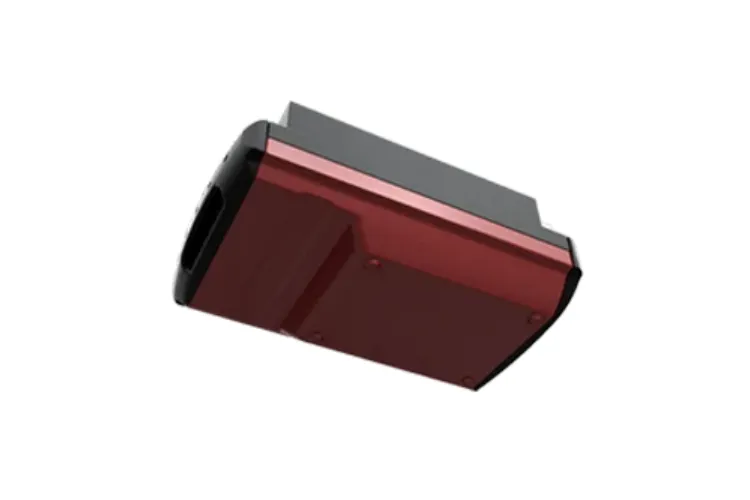

EM2040P MKⅡ

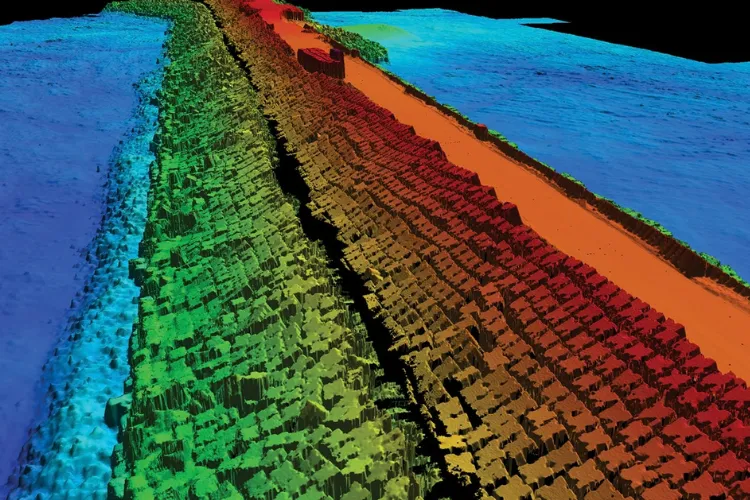

EM2040マッピング画像-1

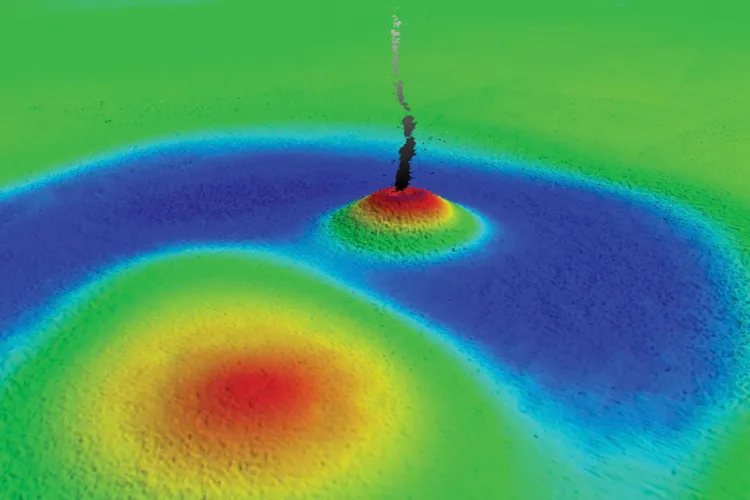

EM2040マッピング画像-2

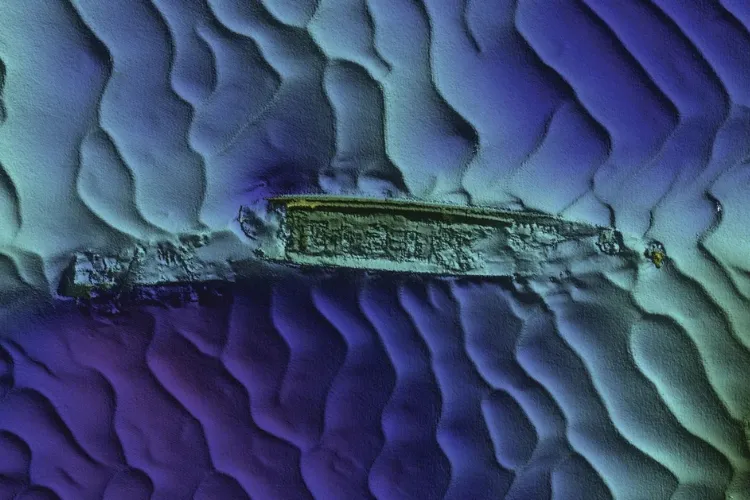

EM2040マッピング画像-3

調査, 測量・測定, 探査・探索, 観測・モニタリング, 解析, 海洋開発・安全運航, 救難救助・災害救助, 防衛・監視

浅海用マルチビーム海底地形探査システム

Multibeam EM2040 MKⅡ/ EM2040C MKⅡ/ EM2040P MKⅡ

Kongsberg Discovery

EM 2040シリーズは、浅海域の高分解能な海底マッピングや検査に適したマルチビーム音響測深機です。広帯域の周波数選択、短パルスおよびFMチャープに対応し、用途や測量条件に応じたデータ取得が可能です。モデルや構成により、広いスワス幅を生かした測量から、対象物の詳細な調査、ROV・AUVでの運用まで幅広く対応します。

浅海用

ラインナップ	EM2040 MKⅡ	EM2040C MKⅡ	EM2040P MKⅡ
ビーム幅 *TXのみ	0.225°, 0.25°, 0.4*, 0.45°, 0.5°, 0.7°, 1°, 1.5°	1°	0.6°, 0.65°, 1°, 1.3°, 2°
周波数	200～400kHz (オプション：600kHz、700kHz)	200～400kHz	200～400kHz (オプション：600kHz、700kHz)
測深点数	最大2028点 (デュアルヘッド+デュアルスワス)	最大1600点 (デュアルヘッド+デュアルスワス)	最大1024点 (デュアルスワス)
測深パターン	等距離、等角度、高密度、超高密度	等距離、等角度、高密度	等距離、等角度、高密度、超高密度
最大測深深度	0.5～600m	0.5～600m	0.5～600m
スワス幅	最大170°(シングルヘッド) 最大220°(デュアルヘッド)	最大140°(シングルヘッド) 最大200°(デュアルヘッド)	最大170°
ロールビーム補正	±15°
ピッチビーム補正	±10°
ヨービーム補正	±10°
特徴	・広い周波数帯域から用途に応じて周波数を選択可能・600、700kHzの高周波による超高解像度を実現	・EM2040シリーズのコンパクトモデル・送信、受信一体型のソナーヘッド・小型船に最適	・EM2040シリーズのポータブルモデル・持ち運び可能かつ表面音速度計一体型のソナーヘッド・小型船への舷側艤装での使用に最適
カタログ	EM2040 MKⅡ	EM2040C MKⅡ	EM2040P MKⅡ
